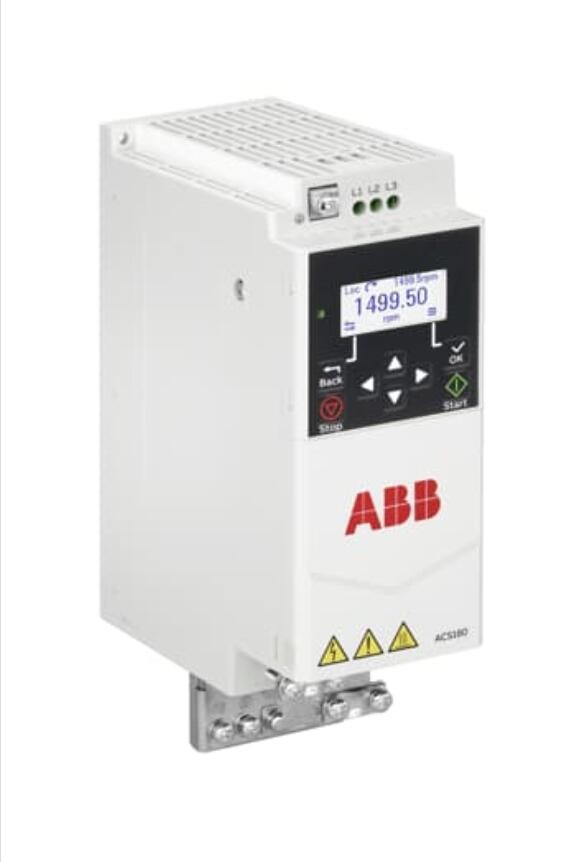

ACS180-04S-09A8-2

概要信息

全球商業別名: ACS180-04S-09A8-2

產品ID: 3AXD50000827572

ABB型號名稱: ACS180-04S-09A8-2

目錄說明: LV AC machinery drive module, IEC: Pn 2.2 kW, 9.8 A (ACS180-04S-09A8-2)

詳細描述: ACS180 是一款緊湊，穩定，靈活的變頻器(VSD)，適用于泵，風機，壓縮機，輸送機，卷繞機和攪拌機等應用。這款易于使用的緊湊型變頻器提供了優異的性能和質量，具有卓越的價值，并嵌入了所有基本的機械應用功能。作為ABB兼容型傳動產品組合的一員，它共享相同的架構和用戶界面，以方便使用。

完整的驅動模塊效率 （61800-9-2）：

工作點頻率        電流 絕對損失 相對損失 效率

0 / 25 %         31 瓦 0.8 % 86.8 %

0 / 50 %         39 瓦 1.0 % 91.2 %

0 / 100 %         57 瓦 1.5 % 92.8 %

50 / 25 %         33 瓦 0.8 % 92.9 %

50 / 50 %         42 瓦 1.1 % 95.2 %

50 / 100 % 64 瓦 1.6 % 96.0 %

90 / 50 %         47 瓦 1.2 % 96.9 %

90 / 100 % 76 瓦 2.0 % 97.3 %

尺寸

產品凈高: 190 mm

產品凈重: 1.24 kg

產品凈寬: 70 mm

產品凈深: 143 mm

技術參數

頻率 (f): 47.5 ... 63 Hz

輸入電壓 (Uin): 200 … 240 V

安裝類型: Module_NO UNIT$

相數: 3
